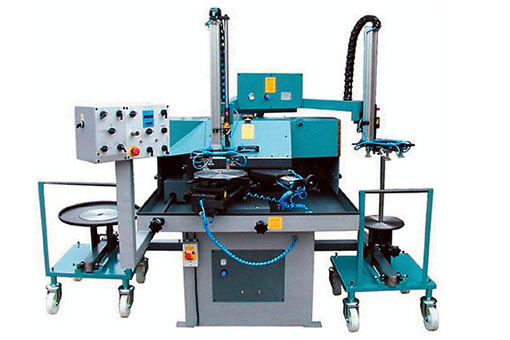

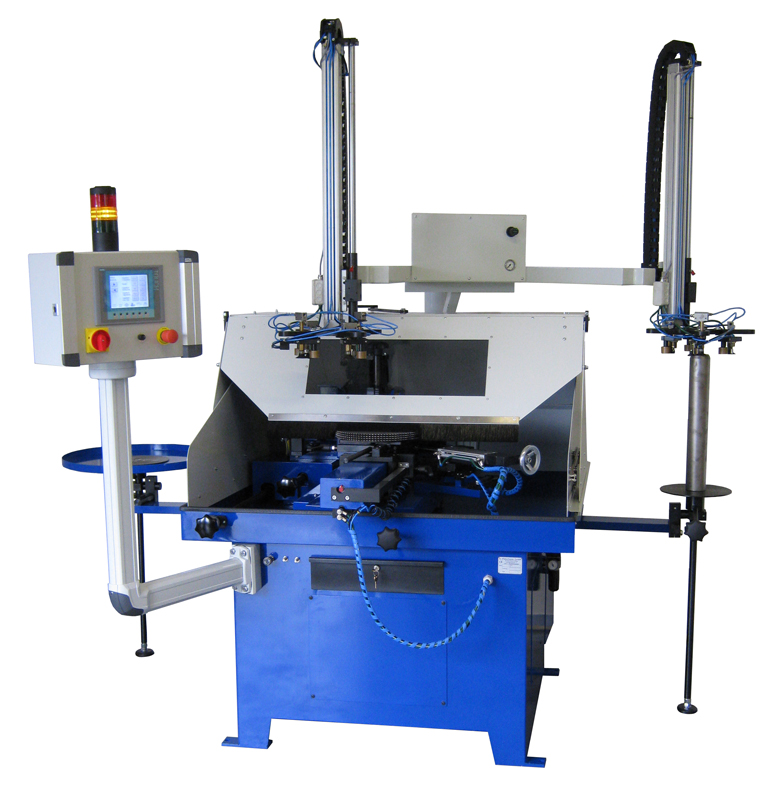

Automatische Plattensitzschleifmaschine PLS 800 MB

Automatische Plattensitzschleifmaschine PLS 800 MB mit automatischer Be- und Entladung der Be- und Entladewagen


PLS 800 MB Automatische_Plattensitzschleifmaschine_PLS_800_MB














Die preisgünstigste Lösung:
für Grundkörper von 100 mm Durchmesser bis 800 mm Durchmesser

  • Schnell-funktionssicher-wartungsarm
  • Aus der Praxis heraus entwickelt
  • Einfache Bedienung- schnelles Umrüsten
  • Beim Umstellen auf andere Grundkörperdurchmesser ist das Verstellen der Be- und Entladeeinheit nicht erforderlich
  • Eine platzsparende Kompaktmaschine
  • Weltweit genormte Steuereinheiten
  • Steuerungs SPS-Siemens
  • Die Maschine kann von einem Maschinenschlosser bzw. Betriebsschlosser gewartet und repariert werden



Technische Daten

Antriebsmotor: 1,1 kW, 2800 N
Schleifspindeldrehzahl: 4530 Umdr.= 47 Meter
Schleifscheibe: CBN=Borazon
Schleifscheibendurchmesser: 200 Durchmesser, Belagbreite 2 mm, Belaghöhe 5 mm
Zahnteilung: von 6 mm bis 100 mm
Spanwinkelbereich 15 Grad negativ 30 Grad positiv
Taktzeit: 4 – 8 Sek. je nach Grundkörperstärke und Zerspanmenge
Taktzeit während des
Be- und Entladens:
15-16 Sek.
Schleifvorschub: stufenlos einstellbar
Eilgang: stufenlos einstellbar
Max. Vorbeladungshöhe
der Beladewagen:
Grundkörperstapelhöhe 450 mm
Steuerung: SPS.Siemens
Luftverbrauch: ca. 40 L pro Minute.
Luftverbrauch während des
Be- und Entladens:
ca.60 Sek.
Betriebsspannung: 230/ 400 V, 50 Hz oder 230/ 440 V, 60 Hz
Absicherung: 3×16 Ampere träge
Nennleistung: 1,4 kW
Kühlmittelinhalt: 63 L
Abmessungen: Höhe 200 cm, Breite 240 cm, Tiefe 200 cm
Gewicht:: 825 kg

Auf Sonderwunsch besteht die Möglichkeit, an der Maschine ein zweites Programm einzubauen. Dieser Maschinentyp ist so ausgerüstet, daß bis zu 4 Grundkörper gleichzeitig eingespannt werden und bis zu 4 Plattensitze werden durch die Abwärtsbewegung der Schleifscheibe geschliffen. Nur bei manueller Bedienung möglich, d.h. die Beladeeinheit wird ausgeschaltet.
