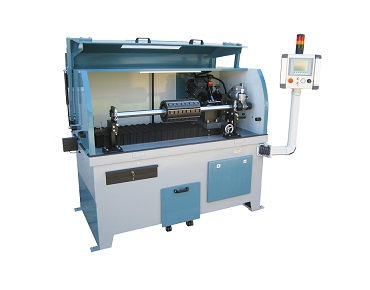

HK 5-720 T Hobelkopf-Schleifmaschine
Vollautomatisch, mit automatischem variablem Schlittenvorschub, automatischer Teilung, stufenlos regelbare Drehzahl für Schleifscheiben.
Besonderheiten der HK 5-720 T

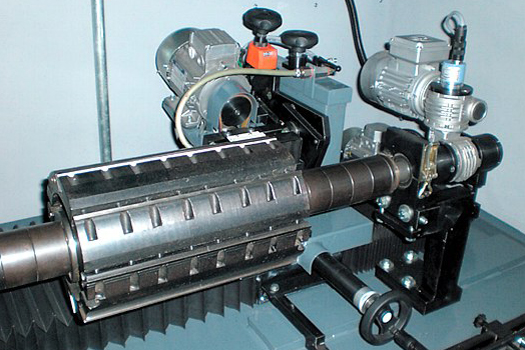

- Automatisches Teilgerät über Antriebskupplung
rechts/links an der Schleifwelle ansetzbar. - Ohne Teilscheibe, Schneidenanzahlübernahme über SPS einstellbar.
- Schleifaggregat stufenlos schwenkbar über Feineinstellung zum Einstellen des präzisen Rückenfreiwinkels am Messer.
- Drehzahl der Schleifscheibe individuell regelbar für HM und HSS Messernachschliff.
- Auf Wunsch: Messeranschlaglineal, abnehmbar, zum Voreinstellen der Hobelmesser nach dem Messerwechsel.
- Drehzahl der Schleifscheibe stufenlos von 2000-5000 U/min. empfohlen für Borazon ca.4000 U/min.
- Schleifscheiben Borazon #50853491 (Diamant #50853492 optional) Ø 125 mm, Bohrung
20 mm Kühlmittelbehälter und Kühlmittelpumpe im Maschinenständer integriert.
Merkmale:
- Hobelkopf-Schleifmaschine Typ HK 5-720 mit veriablem Schlittenvorschub.
- Einfache Freiwinkeleinstellung durch schwenken des Schleifkopfes über Skala möglich, dadurch genaue Anpassung an die geforderten Freiwinkel.
- Automatischer Nachschliff des Hobelmessers nach dem Schleifvorgang stufenlos regulierbar.
- Zusätzlich Ausschleifhübe über Vorwahl der Zähnezahl möglich.
- Max Rundlauftoleranz von ca. 0,015 mm gemessen am Hobelkopf nach dem korrekten Schleifvorgang.
- Vollautomatisch mit automatischen regelbarem Schlittenvorschub.
- automatischer Teilung und Endabschaltung über SPS-Steuerung.
- Drehzahl der Schleifscheibe stufenlos von 2000-5000 U/min.
- Empfohlen für Borazon ca.4000 U/min
- Werkzeug 120-340 mm 0
- Schleiflänge max 720 mm
- Schleifwelle 50mm
Zubehör :
Nassschliffeinrichtung, Gleitlineal, Aufnahmewelle 50 mm
Befestigungsflansch für Schleifscheibe
Borazon- Schleifscheibe Ø 125 mm (853491)Bohrung 20 mm
Schlüsselsatz
Während des Betriebes Abdeckhaube vollständig geschlossen.Kühlmittelbehälter und Kühlmittelpumpe im Maschinenständer intergriert
Technische Daten:
| Schleifmotor: | 1,1 kW |
| Spannung: | 400V, 50Hz |
Abmessungen:
| Tiefe: | 1200 mm |
| Breite: | 1800 mm |
| Höhe: | 1600 mm |
| Gewicht: | 920 kg |
| Leistung: | 2,0 kW |
