Bohrungs Ausdrehmaschine Typ ADM 800 und ADM 800 B

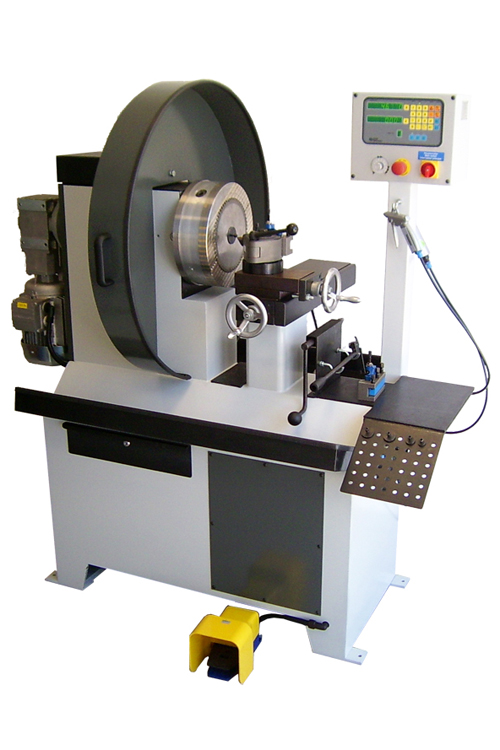

ADM 800
Diese Maschine eignet sich speziell zum Ausdrehen von Bohrungen an HM bestückten Sägeblättern, CV Sägeblättern und Grundkörpern von einem Durchmesser von 80 bis 800 mm Ø.

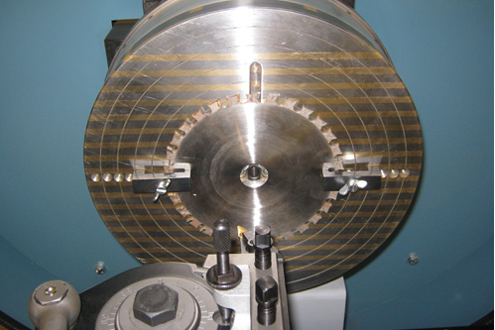

Hierbei wird das Sägeblatt mit Hilfe einer Zentrierbohrung, die sich im runden Permanent Magneten befindet und mit Hilfe eines dafür vorgesehenen Zentrierbolzen zentriert und magnetisch festgespannt. Das Ausdrehen erfolgt durch ein spezielles Steckverfahren. Anschließend wird die Bohrung fertigbearbeitet.

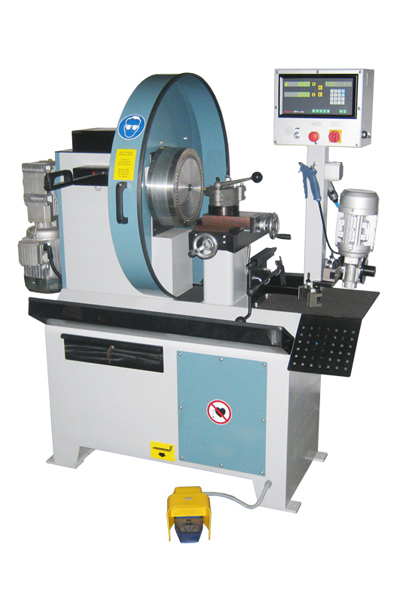

ADM 800 B
Eine Zusatzeinrichtung zum Bohren von Nebenlöchern für Modell ADM 800/1200 mit integriertem Teilapparat und Hebelraste.24 Teilmöglichkeiten + Bohraggregat, Bohrfutter, 16 mm Spannbereich. Größter Teilkreis: 250 mm, bei größeren Teilkreis auf Anfrage.
| ADM 800 | ADM 800 B mit Bohreinheit |
Technische Daten:
Ausdrehzeit mit Auf-und Abspannen 4 Minuten, (die Bohrungsgröße spielt hierbei keine große Rolle)
| Antriebsleistung: | 2,2 KW |
| mit stufenloser Drehzahlregulierung über Frequenzumrichter | |
| Ausdreheinrichtung: | Ausgerüstet mit einem Kreuzschlitten mit einstellbarer Schwalbenschwanzführung + Feststellhebeln. |
| Verfahrung: | X Achse über Digitalanzeige Max 200 mm Y Achse über Handspindel 120 mm |
| Magnet-Haftkraft: | 10 Kg/cm². |
| Magnet: | Ø 300 mm (Standard) größere Magnete gegen Aufpreis möglich |
| Abmessungen: | 1450mm breit |
| 900 mm tief | |
| Höhe: | 1590 mm hoch |
| Gewicht: | 590 kg |
