Große Lötvorrichtung Typ ML 2000 (halbautomatisch)

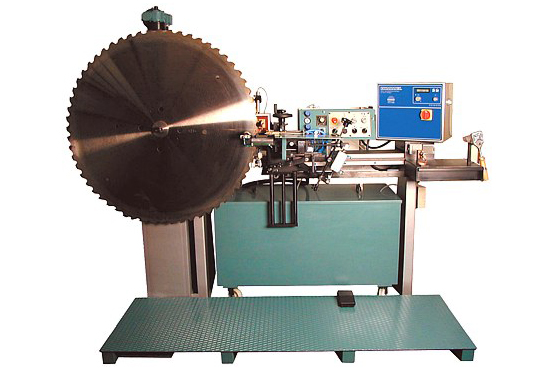

Große Lötvorrichtung Typ ML 2000 (halbautomatisch)Zum Ein- und Auslöten von HM-Zähnen an Sägeblättern von 200 mm Ø bis 2000 mm Ø.(Abb.: Halbautomatische Version mit 10 KW-Umrichter)

Diese Lötvorrichtung kann wahlweise mit Umrichter, 5KW, 10KW ausgerüstet werden.
Das Fabrikat des Umrichter spielt hierbei keine wesentliche Rolle.

Als Grundausstattung wird mitgeliefert:

  • 1 Satz Zahnklemmbacken (Keramik) bereits eingebaut
  • 1HM-Lötunterlage 4 mm breit, 6 mm breit, 9 mm breit, (andere Abmessungen auf Anfrage)
  • 1 Satz Reduzierringe 32 x 50 x 20/ 32 x 80 x 20/ 32 x 100 x 20.
  • 1 Sägenaufspannflansch 350 Ø (andere Durchmesser auf Anfrage).


Gegen Aufpreis:

1 Kühlaggregat

Die Winkelverstellung erfolgt über einen Getriebemotor der das Blatt durch Auf- und Abfahrmöglichkeiten in die gewünschte Winkelposition bringt.

Diese Lötvorrichtung kann auch in halbautomatischer Version geliefert werden. D. h. der zu lötende Zahn mit Lot wird eingelegt, dann wird auf die vorgesehene Starttaste gedrückt, der Zahn fährt automatisch in den Zahngrund des Grundkörpers ein, drückt automatisch an und wird über eine Zeituhr erwärmt. Das Abkühlen erfolgt wiederum über eine Zeituhr, fährt nach dem Abkühlen wieder heraus und teilt automatisch durch und bleibt stehen. Ein neuer Zahn mit Lot wird eingelegt und der Zyklus beginnt von vorn.

 Technische Daten

mit 5kW-, 10 kW, Umrichter

Abmessungen: Breite  3,9 m
Tiefe 1,3 m
Höhe 2,1 m
Gewicht: 480 kg ohne Generator
