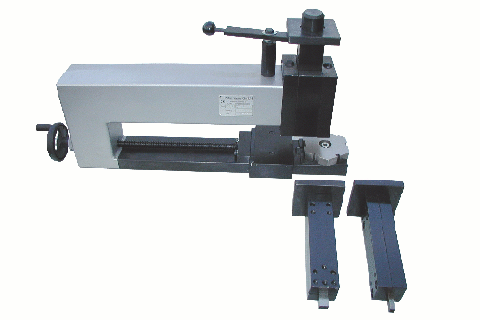

KH 800 Keilnuten Ausstanzgerät

KH 800 Keilnuten AusstanzgerätBesonderheiten des KH 800 Keilnuten Ausstanzgerät

  • größter Sägen-Ø 800 mm, kleinster Sägen-Ø 150 mm
  • 6 Ausstanzmöglichkeiten, 8 mm, 10 mm, 12 mm, 15 mm, 20 mm, 22 mm Breite. (Andere KN-Breiten auf Anfrage.)
  • Die Vorrichtung ist mit einem skalierten Handrad ausgerüstet und dient zum Erstellen der Keilnuten-Tiefe.

Zum Lieferumfang
Als Standardausrüstung werden 3 Stempel-Führungselemente mit 3 gehärteten Stempel, 8 x 10 x 80, 10 x 15 x 80 und 20 x 22 x 80 mitgeliefert.
1 Stempel-Matrizze 8 mm, 10 mm, 12 mm, 15 mm, 20 mm, 22 mm, beidseitig verwendbar werden mitgeliefert.
1 schwerer Hammer, Mindestgewicht 5 kg mit kurzem Stiel wird mitgeliefert (dient zum Herausschlagen der Keilnuten).
Zu erwähnen ist hierbei, dass die Vorrichtung sich nur bedingt für die Serienfertigung eignet. Als Kombination bieten wir auch eine Nachschärfeeinrichtung zum Nachschärfen der Schneidstempel an.

Handhabung:

Nach Wahl der richtigen Stempelgröße und Einstellung der Nuttiefe wird die Stempelführung mit Stempel in Position gebracht. Durch einen kräftigen Schlag mit dem schweren Hammer, wird die Keilnute herausgeschlagen.

Technische Daten

Gewicht: 40 kg
Abmessungen: 80 cm lang
12 cm breit
36 cm hoch
E. Petschauer GmbH
Erlenbrunnenstr. 5
D-72411 Bodelshausen

T: +49 (0) 7471-72325
F: +49 (0) 7471-72223

info@petschauer.de
www.petschauer.de
