Lötvorrichtung Typ ML 600 und ML 1000

  • Lötvorrichtung ML 600 Sägendurchmesser von 100 mm Ø bis 600 mm Ø (ML1000 von 100 bis 1000 mm Ø).
  • Größere Durchmesser auf Anfrage.
  • Anbaufertig an (Umrichter HU 2000-2,0 KW / HU 5000-5,0 KW / TTH5 5 Kw). Bei anderen Fabrikaten muß eventuell eine Befestigungsmöglichkeit geschaffen werden.

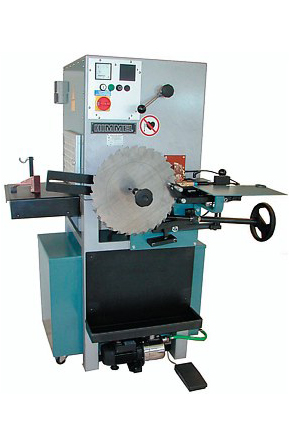

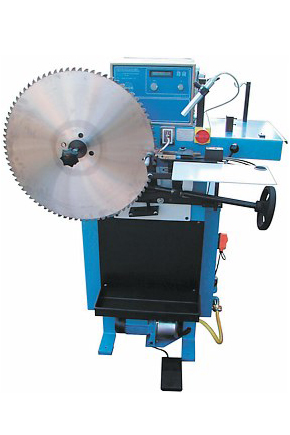

Lötvorrichtung Typ ML 600 und ML 1000-1Lötvorrichtung Typ ML 600 und ML 1000-2

 Lötvorrichtung Typ ML 600 und ML 1000-3Handhabung

Der Sägengrundkörper wird durch einen Magnetflansch zentriert und festgehalten, dadurch entfällt der Arbeitsgang (Gegenflansch anbringen und festschrauben). Die Winkelverstellung erfolgt durch ein Handrad. Die Zahnmittigkeit wird durch das Verdrehen einer Mikrometerschraube eingestellt. “Sehr kurze Rüstzeit”.

Löten

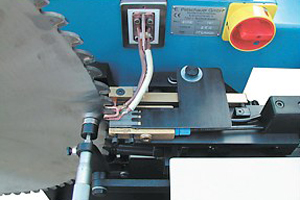

Der HM-Zahn muß hierbei nicht exakt, sondern nur ungefähr in die Richtung gebracht werden. Durch Zurückfahren des Handschlittens, wird der Zahn in eine Fangklaue genommen, fällt in die Aussparung und wird durch das Vorfahren des Handschlittens automatisch geklemmt und kann ausgelötet werden. Mit dieser Vorrichtung können bis zu 400 Zähne pro Stunde gelötet werden.
