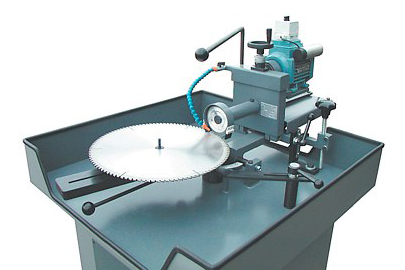

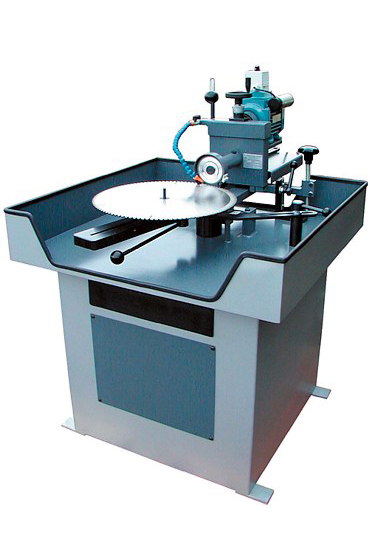

Manuelle Flankenschleifmaschine Typ FL 1000 mit Kühlmitteleinrichtung
Eine kompakte Maschine zum einseitigen Schleifen von Zahnflanken jeglicher Art, mitunter auch die Räumerschneiden an Strobe Sägen bis zu einer Hublänge von 170 mm. Die Maschine wird auch eingesetzt, um an HM-Sägen für die Stahlbearbeitung die Zahnflanken schleifen zu können.
Technische Daten:
| Gewicht: | 218 kg |
| Abmessungen: | Länge 1100 mm |
| Breite 900 mm | |
| Höhe 1289 mm | |
| Kühlmittelinhalt: | 63 Liter |
| Netzanschluß: | 230/400 V, 50 Hz |
| 230/400 V, 60 Hz | |
| Antriebsleistung: | 1,1 kW |
| Drehzahl der Spindel: | 4700 Umdr. |
| Antrieb der Schleifspindel durch Keilrippenriemen | |
| Durchmesser der Schleifscheiben: | 100 Ø |
| Zustellbereich: | 1 Umdr. = 1 mm, 1 Teilstrich = 0,01 mm |
| Winkeleinstellung: | |
| Freiwinkel: | + und – beliebig einstellbar |
| Spanwinkel: | + und -30° |
| Tangentialwinkel positiv und negativ bis 15° einstellbar | |
| Max. Sägendurchmesser: | 1050 mm |
| Min. Sägendurchmesser: | 60 mm |
| Max. Bohrungsaufnahme: | 150 mm |
| Min. Bohrungsaufnahme: | 10 mm |
