Manuelle Flankenschleifmaschine Typ FL600 / FL700 mit Naßschliffeinrichtung

Zum Schleifen von Zahnflanken an HM-Neusägen, reparaturbedürftigen HM-Sägen und Fräsern bis zu einer Schnittbreite von 30 mm. Die Maschine eignet sich hervorragend zum Schleifen von negativen Freiwinkeln an Sägen und Fräsern mit großer Zahnteilung und kleinen Durchmessern. Auch da, wo sich ein Flankenschleifautomat nicht lohnt.

Manuelle_Flankenschleifmaschine_Typ_FL_600_und_FL_700_mit_Naßschliffeinrichtung_25aManuelle_Flankenschleifmaschine_Typ_FL_600_und_FL_700_mit_Naßschliffeinrichtung_25b

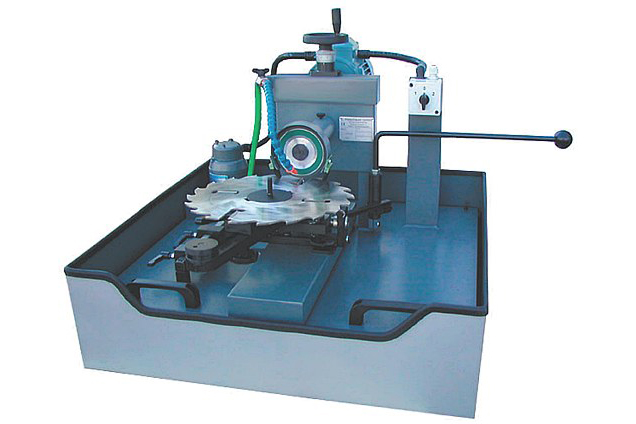

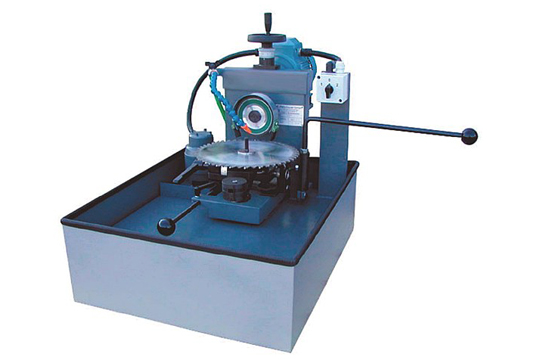

Abb.: FL600 Abb.: FL700
Das gleiche Gerät. Jedoch in größerer Ausführung, um auch Stroke-Sägen an der Flanke schleifen zu können.
Technische Daten: Technische Daten:
Gewicht: ca. 80 kg Gewicht: ca. 105 kg
Abmessungen: Länge: 800 mm, Breite: 500 mm,                       Höhe: 580 mm Abmessungen: Länge: 800 mm, Breite: 700 mm,                       Höhe: 580 mm
Kühlmittelinhalt: 28 Liter Kühlmittelinhalt: 48 Liter
Netzanschluß: 230/440 V-andere Spannung auf Anfrage Netzanschluß: 230/440 V-andere Spannung auf Anfrage
Antriebsleistung: 0,75 kW, 2830 N Antriebsleistung: 0,75 kW, 2830 N
Drehzahl der Schleifspindel: 4700 N Drehzahl der Schleifspindel: 4700 N
Antrieb der Spindel über Flachriemen Antrieb der Spindel über Flachriemen
Durchmesser der Schleifscheibe: 75 und 100 mm Durchmesser der Schleifscheibe: 75 und 100 mm
Zustellbereich: 35 mm,   1 Umdr.=1mm,     1 Teilstrich=0,01 mm Zustellbereich: 35 mm, 1 Umdr.=1mm,       1 Teilstrich=0,01 mm
Schleifhublänge: 45 mm Schleifhublänge: 170 mm
Winkeleinstellung: Winkeleinstellung:
Freiwinkel: + und – beliebig einstellbar Freiwinkel: + und – beliebig einstellbar
Spanwinkel: + und – beliebig einstellbar Spanwinkel: + und – beliebig einstellbar
Tangentialwinkel positiv beliebig einstellbar, negativ bis 17 Grad Tangentialwinkel positiv beliebig einstellbar, negativ bis 17 Grad
Max. Sägendurchmesser: 600 mm Max. Sägendurchmesser: 700 mm
Min. Sägendurchmesser: 60 mm Min. Sägendurchmesser: 60 mm
Max. Bohrungsaufnahme: 150 mm, Max. Bohrungsaufnahme: 150 mm,
größere Durchmesser auf Anfrage größere Durchmesser auf Anfrage
Min. Bohrungsdurchmesser: 10 mm Min. Bohrungsdurchmesser: 10 mm
