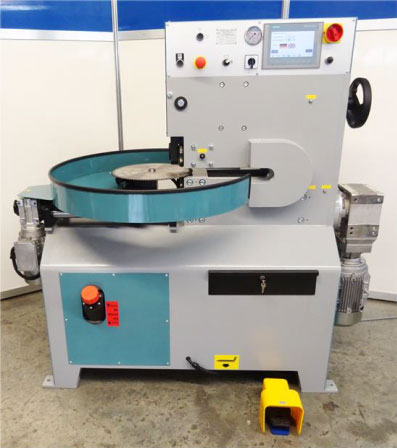

Typ SW 800 S SPANNUNGSWALZMASCHINE MIT SIEMENS-STEUERUNG
Spannungswalze SW 800 zum Einwalzen von Spannungsringen an Sägen-Grundkörpern jeglicher Art. Kleinster Walzkreis Ø 160 mm.
Ausladungstiefe: 350 mm. Max. Sägen Ø 800 mm.
Max.: Walzdruck ca. 10 t .
Antriebsleistung 2,2 KW über Getriebemotor mit 46/min.
Hydraulikaggregat: Max 200 bar Druck. Stufenlose Druckeinstellung mit
Vorwahl.
Der Arbeitsablauf wird durch einen Fußschalter gestartet.
Spannung: 230/ 400 V, 3 Phasen 50 Hz.
Konstruktionsmerkmale
- Stabile Schweißkonstruktion
- Hydraulischer Druck mit Druckvorwahl.
- Kontrolle des Walzvorgangs durch außenliegende Walzrollen.
- Stabile Sägeblattträger mit Spindelantrieb über Getriebemotor mit Vor- und Rücklauf
- Der Walzvorgang wird durch einen Drehgeber gesteuert, unabhängig vom Durchmesser des Sägeblattes, d.h. genau einer Umdrehung stoppt die Maschine automatisch. Ein Überwalzen oder vorzeitiger Stopp wird vermieden.
- Die Walzrollen beginnen erst zu laufen, wenn der Walzdruck vorhanden ist.
- Die Maschine wird über einen Fußschalter gestartet und kann zu jeder Zeit und in jeder Position wieder gestoppt werden.
| Technical data | SW 800/1000 | SW 1200 | SW 1600 | Max. Sägendurchmesser: | 800 mm | 1200 mm | 1600 mm |
| Max. Walzkreisdurchmesser: | 800/1000 mm | 1200 mm | 1600 mm |
| Min. Walzkreisdurchmesser: | 160 mm | 160 mm | 160 mm |
| Ausladung, Walzen: | |||
| Maschinenkörper: | 300 mm | 300 mm | 450 mm |
| Max. Walzendruck: | ca. 10 to. | ca. 10 to. | ca. 10 to. |
| Walzgeschwindigkeit: | über Potentiometer einstellbar | über Potentiometer einstellbar | über Potentiometer einstellbar |
| Antriebsleistung-Walzenantrieb: | 2,2 kW | 2,2 kW | 2,2 kW |
| Antriebsleistung-Hydraulikmotor: | 2,2 kW | 2,2 kW | 2,2 kW |
| Antriebsleistung-Durchmesser-Verst.: | 0,37 kW | 037 kW | 037 kW |
| Betriebsspannung: | 230/400 V, 50 Hz | 230/400 V, 50 Hz | 230/400 V, 50 Hz |
| Absicherung: | |||
| Zuleitungsquerschnitt: | 5 x 2,5 mm² | 5 x 2,5 mm² | 5 x 2,5 mm² |
| Abmessungen: | Länge: 1860 mm | Länge: 2000 mm | Länge: 2400 mm |
| Tiefe: 650 mm | Tiefe: 650 mm | Tiefe: 650 mm | |
| Höhe: 1550 mm | Höhe: 1550 mm | Höhe: 1550 mm | |
| Gewicht: | 690 kg | 720 kg | 850 kg |
